Architecture Réseau

Ce projet a été réalisé dans un cadre personnel.

Cahier des charges :

Un particulier m’a demander de créer son réseau de A à Z avec des besoins bien précis :

• Création d’un réseau de 20 prises ethernet afin de pouvoir se passer de wifi.
• Création d’un réseau séparé afin de mettre un système d’enregistrement de caméras et en dehors d’une connexion directe à internet.
• Création d’un serveur de stockage centralisé accessible par le réseau du particulier et qui enregistre les vidéos des caméras.

Budget : maximum 4000 euros.

Faisabilité :

De base rien était existant. Il a fallu chercher et identifier les possibles matériels existant sur le marché :

• Une armoire de brassage avec accessoires : 500 euros.
• 600 mètres de cable ethernet : 160 euros.
• Deux caméras : 500 euros.
• Un serveur de stockage Synology de 11 To : 2000 euros.
• Deux switchs : 500 euros.

Soit 3660 euros de materielsl et 340 euro de main d’oeuvre pour respecter le budget.

Plan de l’infrastructure :

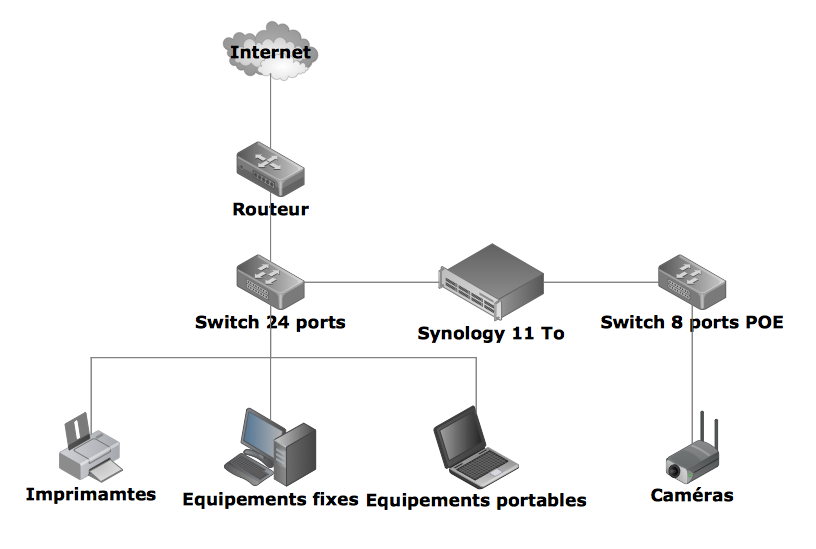

D’après tous les éléments que j’avais à ma disposition, j’ai fait le plan suivant :

Celui-ci est assez simple et coupe le réseau caméra d’internet pour les raisons de sécurité, tel que le client le demandait dans son cahier des charges.

La seule liaison avec les caméras est le serveur de stockage Synology qui permet de les gérer, de faire du stockage d’enregistrement et du stockage local accessible uniquement via le réseau normal.

Conclusion :

L’installation de tous le matériel a pris en tout 1 semaine. Le client fut content du résultat et m’a rappelé plusieurs fois afin de faire la maintenance du matériel.
